一、行業洞察：地腳螺栓的關鍵價值與應用場景

（一）地腳螺栓的核心作用

在建筑與工業設備安裝領域，地腳螺栓是 “隱形基石”。它通過與混凝土基礎的錨固作用，將設備、結構物的荷載傳遞至地基，確保塔吊、風機、橋梁支座等關鍵設施穩定矗立，抵御風荷載、動荷載等復雜外力，是保障工程安全運行的核心部件之一。

（二）多元應用場景

1. 建筑工程：超高層鋼結構柱腳、大型場館桁架基礎，依賴地腳螺栓實現精準定位與荷載傳導。

2. 工業領域：風電塔架、機床設備、化工反應釜等，需借助地腳螺栓固定設備，保證生產精度與安全。

3. 交通基建：橋梁支座、軌道交通軌道梁基礎，利用地腳螺栓確保結構協同受力，應對動態荷載。

二、地腳螺栓生產全流程：從原料到成品的精工制造

（一）原料選型與檢驗

1. 材質適配：依據使用場景選料，Q235 適配一般建筑基礎，Q355、45# 鋼用于高荷載場景，高強度螺栓（8.8 級、10.9 級）需采用優質合金鋼，滿足抗拉、屈服強度要求。

2. 進廠檢驗：對鋼材進行光譜分析、拉伸試驗，檢測化學成分（碳、錳、硫等含量）與力學性能，確保原料合規。

（二）生產工藝詳解

1. 下料切割：采用數控切割機，根據螺栓設計長度精準切割鋼材，控制下料公差在 ±1mm 內，避免后續加工偏差。

2. 成型加工

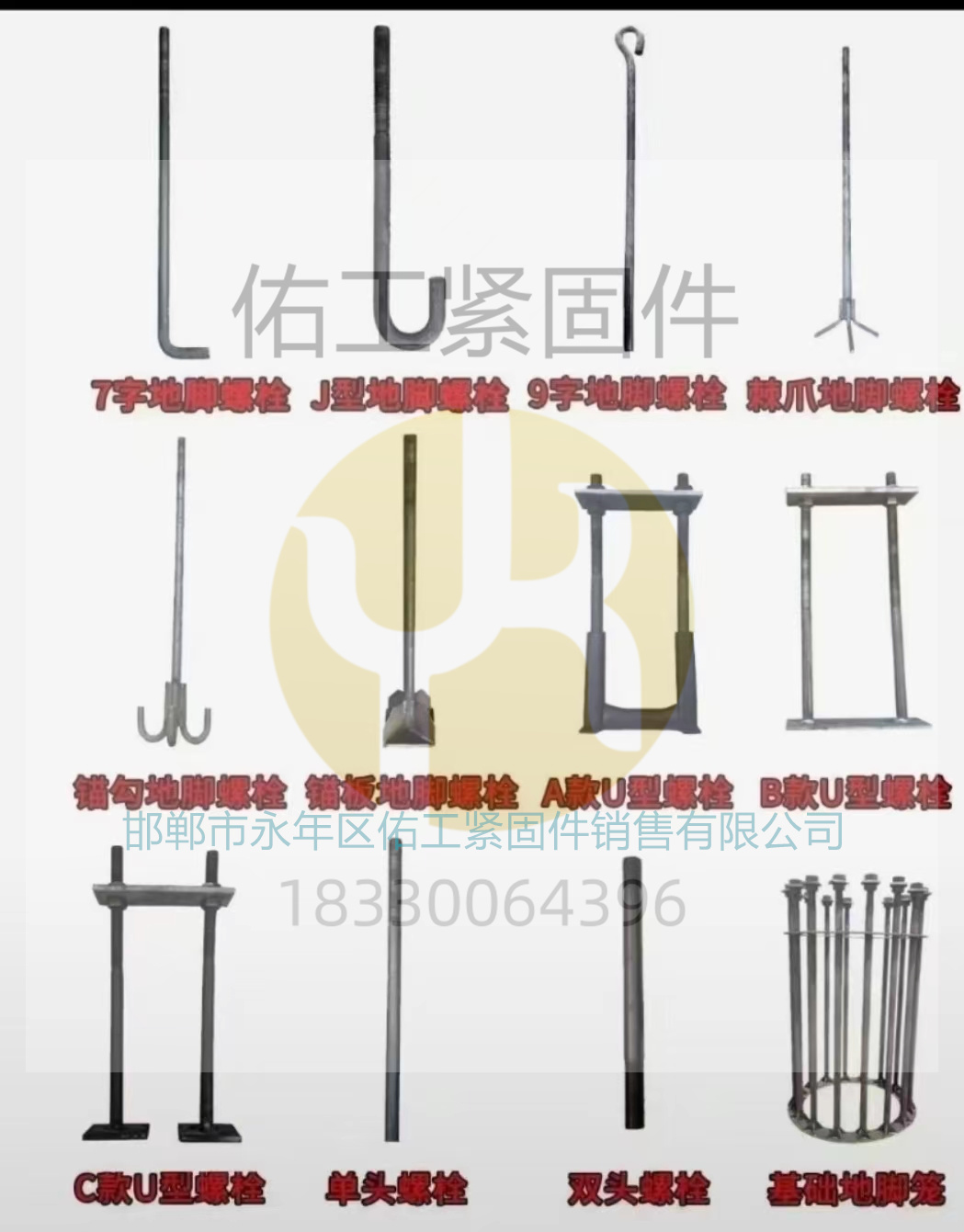

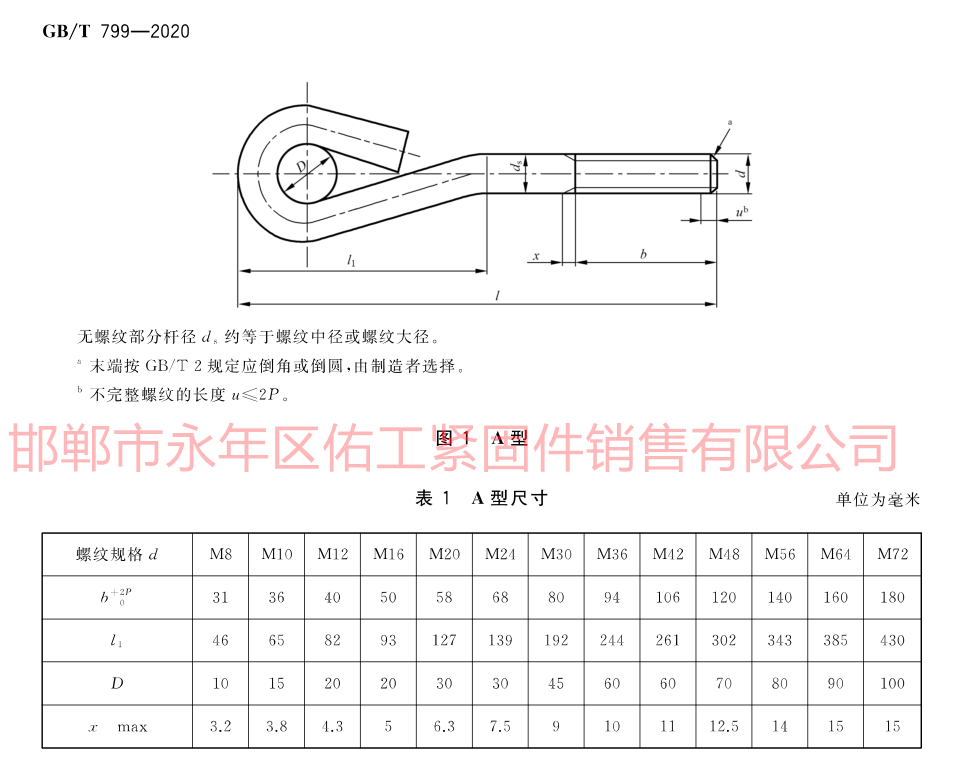

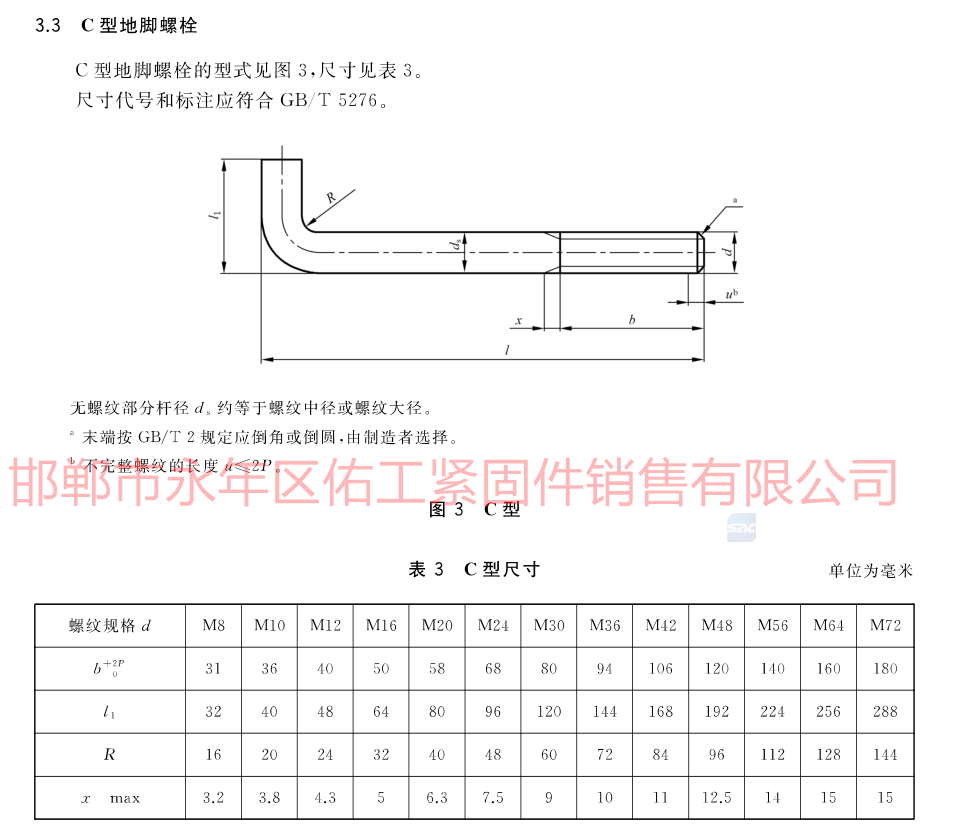

• 彎折成型：7 字、9 字、U 型等異形螺栓，通過液壓折彎機一次成型，嚴格控制彎折角度（如 90°±1°）與圓弧半徑，保證錨固結構穩定。

• 螺紋加工：采用滾絲機加工螺紋，確保螺紋牙型飽滿、精度達標（通規全旋入、止規旋入≤2.5 圈），高強度螺栓需進行調質處理（淬火 + 回火），提升強度與韌性。

3. 表面處理

• 鍍鋅：熱浸鋅工藝使螺栓表面形成均勻鋅層（厚度≥85μm），增強防腐能力，適用于潮濕、戶外環境；也可采用電鍍鋅，工藝簡單但防腐性稍弱。

• 發黑：通過化學氧化在螺栓表面形成氧化膜，提升耐磨性與裝飾性，多用于室內干燥環境。

（三）成品質量檢測

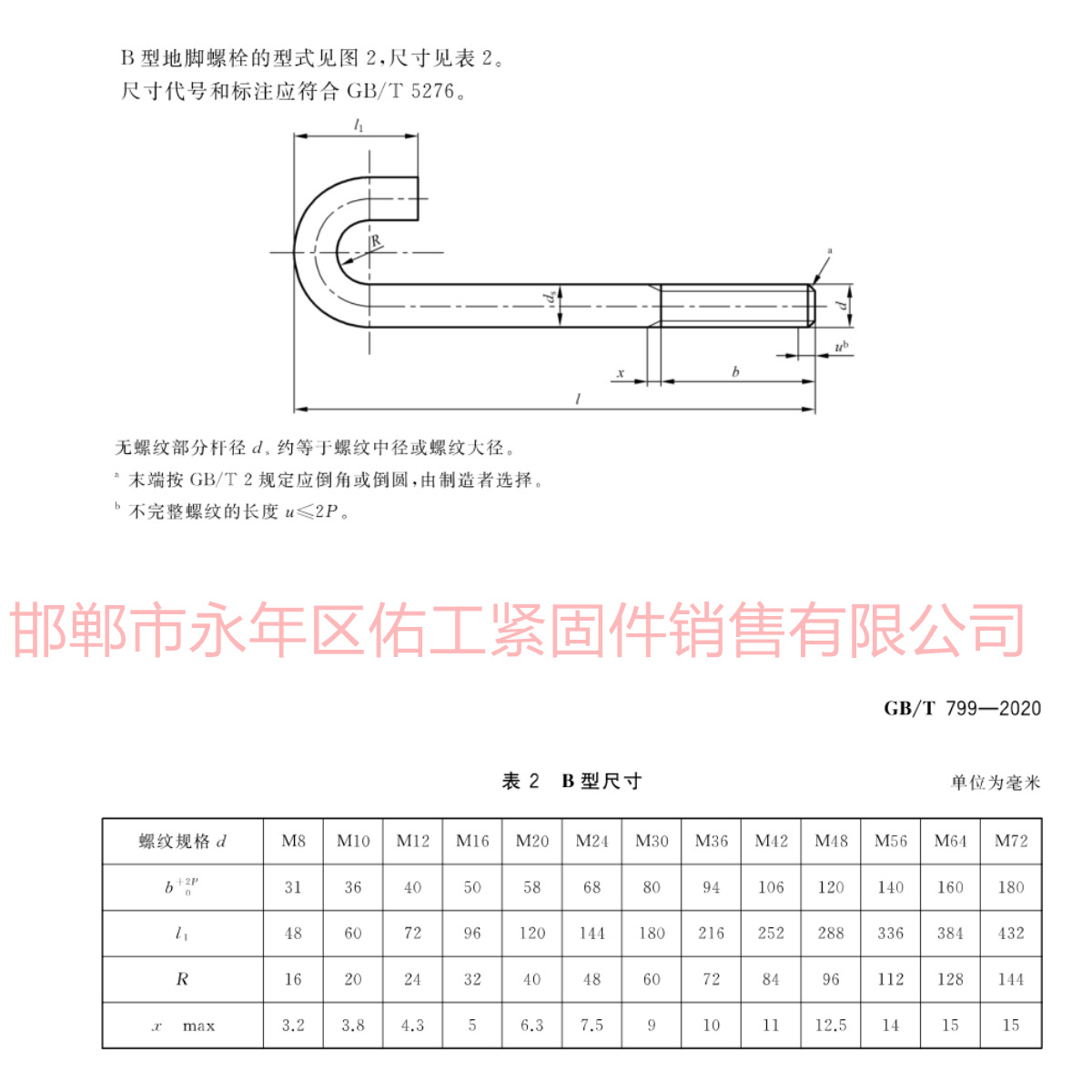

1. 尺寸檢測：使用卡尺、螺紋量規測量公稱直徑、長度、螺紋精度，確保符合設計圖紙與標準（如 GB/T 799 等）。

2. 力學性能測試：抽樣進行拉伸、沖擊試驗，驗證抗拉強度、屈服強度、斷后伸長率等指標，高強度螺栓需檢測硬度（如 10.9 級螺栓硬度 HRC 32 - 39 ）。

3. 防腐檢測：鹽霧試驗模擬惡劣環境，檢測鍍鋅螺栓的耐腐蝕時長（熱浸鋅螺栓一般要求通過 720 小時鹽霧試驗 ）。

三、地腳螺栓安裝全流程：精準施工保障工程安全

（一）施工準備階段

1. 技術交底與方案編制

• 施工前，技術負責人向班組交底，明確螺栓型號、位置、精度要求（如軸線偏差≤2mm、標高偏差 ±5mm ），針對復雜基礎（如風電塔基）編制專項方案。

• 方案涵蓋測量放線、支架搭設、混凝土澆筑等關鍵環節，制定偏差預警與整改措施。

2. 材料與設備準備

• 螺栓進場復驗：核查質量證明文件，抽檢尺寸、螺紋、防腐層，不合格品嚴禁使用。

• 測量設備校準：全站儀、水準儀、經緯儀提前校準，確保測量精度（全站儀測距精度 ±1mm ）。

• 工具準備：配備鋼筋扳手、振搗棒、定位模板等，高強度螺栓需準備扭矩扳手（精度 ±3% ）。




（二）測量放線與定位

1. 基準點建立：依據建筑控制網，在基礎周邊設置永久基準點（如混凝土標樁），作為測量依據，定期復核基準點穩定性。

2. 螺栓定位

• 采用全站儀坐標法，將螺栓設計坐標導入儀器，在墊層或模板上標記螺栓中心位置，誤差控制在 ±1mm 內。

• 用水準儀測量螺栓頂部標高，通過調整支架高度或墊片，使標高偏差≤±5mm，成組螺栓間標高差≤2mm。

（三）螺栓固定與支架搭設

1. 支架設計與搭設

• 支架材料：選用角鋼（∠50×5 ）、槽鋼（[10 ）制作支架，根據螺栓重量、長度計算支架強度，確保承載能力≥2 倍螺栓及混凝土側壓力。

• 搭設要求：支架與基礎鋼筋焊接牢固，形成空間框架，螺栓通過定位板、鋼筋卡具固定在支架上，定位板開孔精度 ±0.5mm，保證螺栓垂直度偏差≤1/100 螺栓長度。

2. 特殊螺栓固定（如 U 型、錨爪螺栓 ）

• U 型螺栓：采用定制模具固定，確保開口尺寸、間距精準，與預埋件焊接時控制焊接變形，焊縫長度≥10d（d 為螺栓直徑 ）。

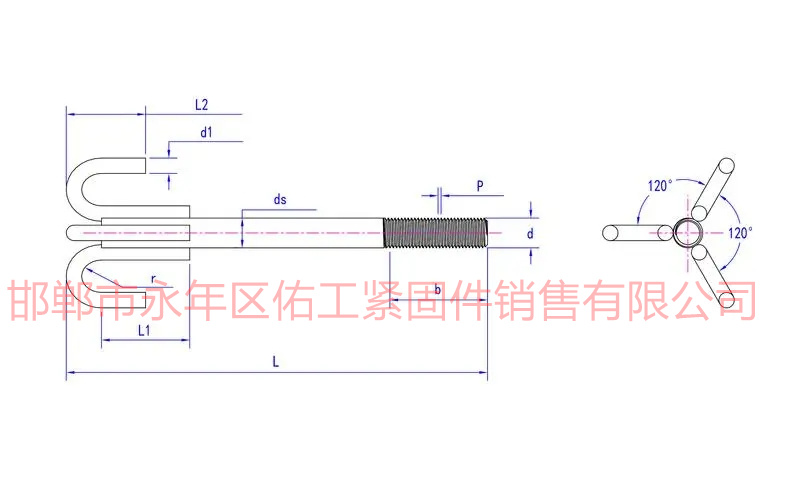

• 錨爪螺栓：錨爪與螺桿焊接牢固，焊縫進行磁粉探傷，檢查有無裂紋，錨爪埋入深度、角度符合設計（如錨爪角度 120°±5° ）。

（四）混凝土澆筑與過程管控

1. 模板安裝與封堵

• 模板采用鋼?；蚰灸?，拼縫粘貼海綿條防止漏漿，模板內側涂刷脫模劑。螺栓周邊模板開設澆筑口，便于混凝土流入，澆筑口間距≤500mm。

• 封堵要求：螺栓與模板間縫隙用橡膠條、水泥砂漿封堵，避免混凝土漏漿導致螺栓污染、移位。

2. 混凝土澆筑工藝

• 分層澆筑：基礎混凝土分 2 - 3 層澆筑，每層厚度≤500mm，采用溜槽、串筒布料，避免混凝土直接沖擊螺栓。

• 振搗控制：振搗棒與螺栓保持≥150mm 距離，采用梅花形振搗，間距≤300mm，確?；炷撩軐?，無蜂窩、麻面，振搗時間以混凝土表面泛漿、無氣泡冒出為準。

3. 過程監測

• 安排專人全程監測螺栓位置、垂直度，每 30 分鐘用全站儀、靠尺檢查，發現偏差（如軸線偏差＞3mm ）立即調整，混凝土初凝前完成最終復核。




（五）后期處理與驗收

1. 螺栓清理與保護

• 混凝土終凝后，及時清理螺栓表面混凝土，使用鋼絲刷、砂紙清理螺紋，涂抹黃油、套塑料套管保護，避免銹蝕、損傷。

• 基礎養護：覆蓋土工布灑水養護，養護時間≥7 天（大體積混凝土養護≥14 天 ），確保混凝土強度達標。

2. 驗收流程與標準

• 外觀檢查：螺栓無變形、銹蝕，螺紋完整，與混凝土結合緊密。

• 精度檢測：用全站儀檢測軸線偏差（≤2mm ）、水準儀檢測標高偏差（±5mm ）、經緯儀檢測垂直度偏差（≤1/100 螺栓長度 ），成組螺栓間距偏差≤2mm。

• 功能性試驗：對重要基礎（如風電塔基），進行螺栓拉拔試驗，加載至設計荷載的 1.2 倍，持荷 10 分鐘無滑移、變形。

四、質量管控體系：全生命周期保障工程可靠

（一）生產端質量管控

1. 工藝標準化：建立生產流程圖、作業指導書，明確下料、成型、表面處理各工序參數（如滾絲轉速、鍍鋅溫度 ），通過 MES 系統實時監控生產數據。

2. 質檢閉環：設置首件檢驗、巡檢（每 2 小時 / 次 ）、成品檢驗，不合格品標識、隔離、追溯，分析原因并整改，確保出廠合格率 100%。

（二）施工端質量管控

1. 三檢制度：班組自檢、工序交接檢、項目部專檢，每道工序驗收合格后方可進入下一道，填寫檢驗記錄并存檔。

2. 數字化管理：運用 BIM 技術模擬螺栓安裝，生成三維定位模型；通過手機 APP 上傳測量數據、施工影像，實現質量追溯與遠程監管。

（三）運維端質量管控

1. 定期檢測：投用后 1 年內每季度檢查螺栓松動、銹蝕情況，1 年后每年檢查，采用扭矩扳手檢測預緊力（高強度螺栓扭矩偏差≤±10% ），超聲波探傷檢測焊縫、桿體缺陷。

2. 維修與更換：發現螺栓銹蝕、變形，及時除銹、補漆或更換；對松動螺栓，按設計扭矩復緊，必要時灌漿加固，確保設備長期穩定運行。




五、技術創新與發展趨勢

（一）新型材料應用

1. 碳纖維螺栓：輕質、高強度、耐腐蝕，在海洋工程、化工領域應用潛力大，抗拉強度可達 2000MPa 以上，重量僅為鋼螺栓的 1/4 。

2. 耐候鋼螺栓：通過添加銅、鉻等合金元素，形成致密氧化層，免涂裝在戶外環境使用，降低維護成本，適用于橋梁、建筑幕墻基礎。

（二）智能安裝技術

1. 機器人定位：自動識別基準點，精準放置螺栓，定位精度 ±0.5mm，提升復雜基礎（如核電設備基礎）安裝效率，減少人工誤差。

2. 無線監測系統：在螺栓內置傳感器，實時監測預緊力、溫度、變形數據，通過物聯網上傳至云端，實現異常預警與智能運維。

（三）綠色制造與施工

1. 循環利用：開發可拆除地腳螺栓，采用特殊錨固結構，工程結束后回收再利用，降低鋼材消耗，如橋梁臨時支座螺栓回收率達 80% 。

2. 低碳工藝：推廣電渣壓力焊、激光焊接替代傳統電弧焊，降低能耗與煙塵排放；采用水性防腐涂料，減少 VOCs 污染。

六、經典案例解析：地腳螺栓在重點工程中的應用

（一）超高層鋼結構項目

• 螺栓定位：BIM 模型導入全站儀，實現 ±1mm 精度定位，成組螺栓間距偏差≤1mm。

• 混凝土澆筑：分層澆筑 + 振搗機器人協同，螺栓垂直度偏差≤0.5/1000，確保鋼柱安裝精度。
  效果：基礎沉降差≤2mm，鋼柱垂直度偏差≤1/1000 柱高，保障建筑結構安全。

（二）風電塔架基礎項目

• 防腐處理：熱浸鋅 + 環氧涂層雙重防護，通過 1000 小時鹽霧試驗，適應海洋高腐蝕環境。

• 拉拔試驗：每臺風機抽檢 3 根螺栓，加載至 1.5 倍設計荷載，驗證錨固可靠性。
  效果：螺栓運行 5 年無銹蝕、松動，風機塔筒垂直度偏差≤0.3°，保障發電效率。

（三）橋梁支座安裝項目

• 支架設計：定制鋼支架 + 定位模板，確保螺栓間距偏差≤1mm，與支座底板精準適配。

• 調平工藝：螺栓頂部設置調平鋼板，通過水準儀控制支座水平度偏差≤0.1% 。
  效果：支座受力均勻，橋梁運營 10 年無沉降、位移，滿足交通荷載要求。

七、行業痛點與解決方案

（一）生產端痛點：定制化與標準化矛盾

（二）施工端痛點：復雜基礎安裝精度難控

（三）運維端痛點：螺栓銹蝕、松動難監測

八、結語：地腳螺栓 —— 工程安全的隱形守護者

作為工程人，我們需深耕技術細節，把控質量底線，讓這顆 “小螺栓” 筑牢工程安全的 “大基石”，推動行業高質量發展！
