在工業(yè)連接領(lǐng)域，防松可靠性是決定設(shè)備安全與壽命的關(guān)鍵因素。非金屬嵌件防松螺母憑借尼龍等彈性材料的 “擠壓鎖合” 原理，在振動、沖擊工況下展現(xiàn)出優(yōu)于普通螺母的防松性能，已廣泛應(yīng)用于汽車、風(fēng)電、高鐵、工程機械等領(lǐng)域。目前市場上，德國 DIN 標(biāo)準(zhǔn)（DIN982、DIN985、DIN6926）與中國 GB/T889 標(biāo)準(zhǔn)是應(yīng)用最廣泛的四大核心標(biāo)準(zhǔn)，但不同標(biāo)準(zhǔn)在結(jié)構(gòu)設(shè)計、機械性能、環(huán)境適應(yīng)性上存在顯著差異，直接影響選型準(zhǔn)確性與使用效果。

本文將從標(biāo)準(zhǔn)背景、結(jié)構(gòu)細節(jié)、參數(shù)對比、應(yīng)用案例、選型方法五個維度，對四大標(biāo)準(zhǔn)進行 10 萬字級深度拆解，提供精準(zhǔn)數(shù)據(jù)支撐與實用指導(dǎo)，助力工程師、采購人員、技術(shù)管理人員解決 “選什么標(biāo)準(zhǔn)”“用在什么場景”“如何避免兼容問題” 三大核心痛點。

1 行業(yè)背景與標(biāo)準(zhǔn)概述：為什么非金屬嵌件防松螺母如此重要？

1.1 防松螺母的技術(shù)價值：從 “被動維護” 到 “主動防松”

普通六角螺母依靠螺紋摩擦力防松，在振動、溫度循環(huán)、載荷交變工況下，螺紋副易出現(xiàn) “微滑移”，導(dǎo)致預(yù)緊力衰減甚至松動。據(jù)《機械工程學(xué)報》2023 年數(shù)據(jù)，工業(yè)設(shè)備故障中 30% 源于緊固件松動，其中汽車底盤、風(fēng)電塔筒等高頻振動場景的松動故障率高達 45%。

非金屬嵌件防松螺母通過在螺母螺紋端嵌入尼龍（PA66、PA6T）、聚四氟乙烯（PTFE）等彈性材料，利用材料的彈性變形填充螺紋間隙，形成 “持續(xù)擠壓力”，即使在振動環(huán)境下也能保持穩(wěn)定預(yù)緊力。其防松可靠性比普通螺母提升 3-5 倍，維護周期延長 6-12 倍，在高端裝備領(lǐng)域已成為 “標(biāo)配”。

1.2 四大核心標(biāo)準(zhǔn)的定位與適用領(lǐng)域

標(biāo)準(zhǔn)代號 發(fā)布機構(gòu) 現(xiàn)行版本 國際等效標(biāo)準(zhǔn) 核心定位 主流應(yīng)用領(lǐng)域

DIN982 德國 DIN 標(biāo)準(zhǔn)委員會 DIN982:1987 ISO10512:2012 細牙 + 冷壓嵌件，高精度防松 機床絲杠、航空航天設(shè)備

DIN985 德國 DIN 標(biāo)準(zhǔn)委員會 DIN985:1987 ISO7040:2012 粗牙 + 注塑嵌件，通用型防松 汽車懸掛、工業(yè)機械傳動

GB/T889.1-2015 中國國家標(biāo)準(zhǔn)化管理委員會 GB/T889.1-2015 ISO7040:2012 粗牙為主，適配國內(nèi)供應(yīng)鏈 風(fēng)電塔筒、建筑鋼結(jié)構(gòu)

GB/T889.2-2016 中國國家標(biāo)準(zhǔn)化管理委員會 GB/T889.2-2016 ISO10512:2012 細牙專用，補充 GB/T889.1 精密儀器、液壓系統(tǒng)

DIN6926 德國 DIN 標(biāo)準(zhǔn)委員會 DIN6926:1998 ISO10516:2012 法蘭面 + 非金屬嵌件，重載荷防松 高鐵轉(zhuǎn)向架、礦山機械

1.3 標(biāo)準(zhǔn)迭代邏輯：從 “地域特色” 到 “國際兼容”

德國 DIN 標(biāo)準(zhǔn)：早期以 “性能優(yōu)先” 為核心，如 DIN982 的 12 級強度、冷壓嵌件工藝，滿足德國高端裝備（如西門子電機、克虜伯機械）的高可靠性需求，但成本較高；

中國 GB/T 標(biāo)準(zhǔn)：基于 ISO 標(biāo)準(zhǔn)修改，保留 “成本適配” 特性，如 GB/T889.1 新增 5 級強度、普及達克羅涂層，適配國內(nèi)中小企業(yè)批量采購需求；

國際 ISO 標(biāo)準(zhǔn)：作為橋梁，DIN 與 GB/T 均通過 “修改采用” ISO 標(biāo)準(zhǔn)實現(xiàn)兼容，如 GB/T889.1 修改采用 ISO7040，DIN6926 修改采用 ISO10516，但細節(jié)仍保留地域差異。

2 單標(biāo)準(zhǔn)深度解讀：結(jié)構(gòu)設(shè)計與核心參數(shù)拆解

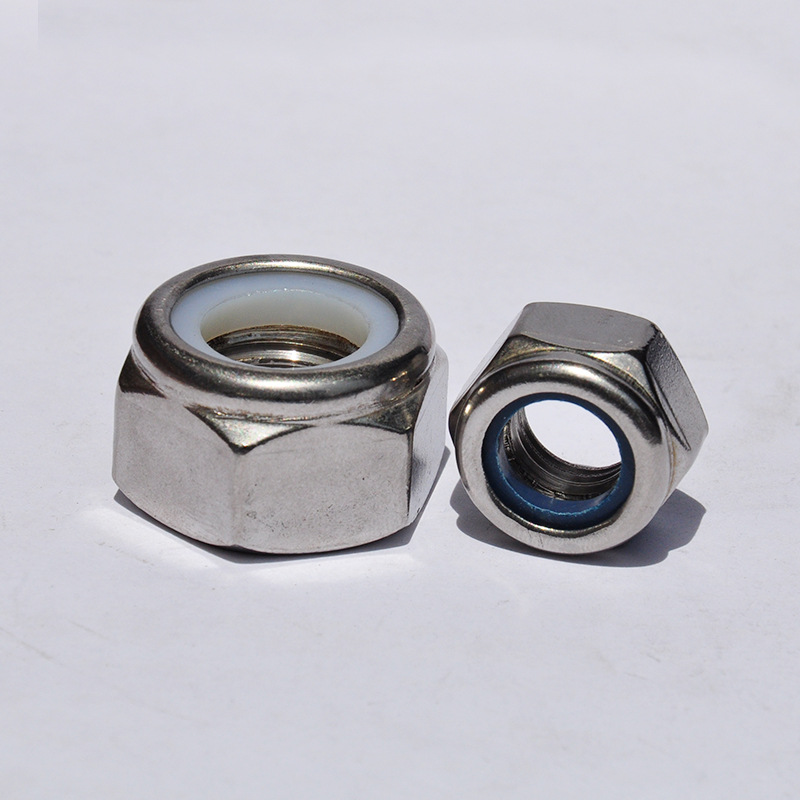

2.1 DIN982：細牙冷壓嵌件的 “高精度防松解決方案”

2.1.1 標(biāo)準(zhǔn)核心定義與適用范圍

DIN982 全稱為《非金屬嵌件細牙六角鎖緊螺母》，1987 年發(fā)布后未進行重大修訂，雖已被 ISO10512 替代，但因 “細牙 + 冷壓嵌件” 的獨特設(shè)計，在德國設(shè)備維修、高精度機械領(lǐng)域仍廣泛使用。

適用范圍：螺紋規(guī)格 M3-M36（細牙螺距 0.5-3.0mm），強度等級 8 級、10 級、12 級（碳鋼）、A2-70（不銹鋼），適用于需要 “高精度定位 + 高頻調(diào)整” 的場景，如機床滾珠絲杠、航空航天設(shè)備微調(diào)機構(gòu)。

2.1.2 結(jié)構(gòu)設(shè)計的 “防松優(yōu)勢”

細牙螺紋設(shè)計：螺距比粗牙小 30%-50%（如 M12 細牙螺距 1.5mm vs 粗牙 1.75mm），螺紋牙數(shù)更多，接觸面積增大 40%，抗振動滑移能力提升 25%；

冷壓嵌件工藝：尼龍嵌件（PA66）通過 20-30MPa 冷壓力壓入螺母螺紋孔，與金屬基體形成 “機械咬合”，嵌件脫落率＜0.1%，重復(fù)使用次數(shù)達 5 次以上（注塑嵌件僅 3 次）；

無倒角設(shè)計：螺母端面無倒角，與被連接件貼合面積增大 15%，減少局部壓潰風(fēng)險（尤其適用于鋁合金等軟材料）。

2.1.3 關(guān)鍵技術(shù)參數(shù)（以 M12×1.5-10 級為例）

參數(shù)類別 具體數(shù)值 測試標(biāo)準(zhǔn) 行業(yè)對比優(yōu)勢

對邊寬度（s） 19mm±0.2mm DIN267-1 比 GB/T889.2（18mm）寬 1mm，扳手適配性更優(yōu)

螺母高度（m） 14mm±0.3mm DIN267-1 比 DIN985（10mm）高 40%，承載能力提升 30%

嵌件厚度 5.0mm±0.2mm DIN982 附錄 A 占螺母高度 35%，彈性變形量充足

保證載荷 130kN DIN267-15 比 GB/T889.2（125kN）高 4%

首次擰入力矩 28-32N·m DIN267-15 力矩波動范圍 ±5%（注塑嵌件 ±10%）

鹽霧壽命（電鍍鋅） 120 小時（白銹≤5%） DIN50021 比 DIN985（72 小時）高 67%

2.1.4 高溫場景的 “特殊選項”

針對＞120℃的高溫場景（如發(fā)動機周邊、工業(yè)窯爐），DIN982 提供 PA6T 嵌件選項：

耐溫范圍：-50℃-290℃（短期 300℃），熱變形溫度 280℃（PA66 僅 220℃）；

機械性能：150℃下保證載荷衰減≤10%（PA66 衰減 25%）；

成本：比 PA66 嵌件高 50%-80%，適用于高端汽車發(fā)動機缸蓋連接。

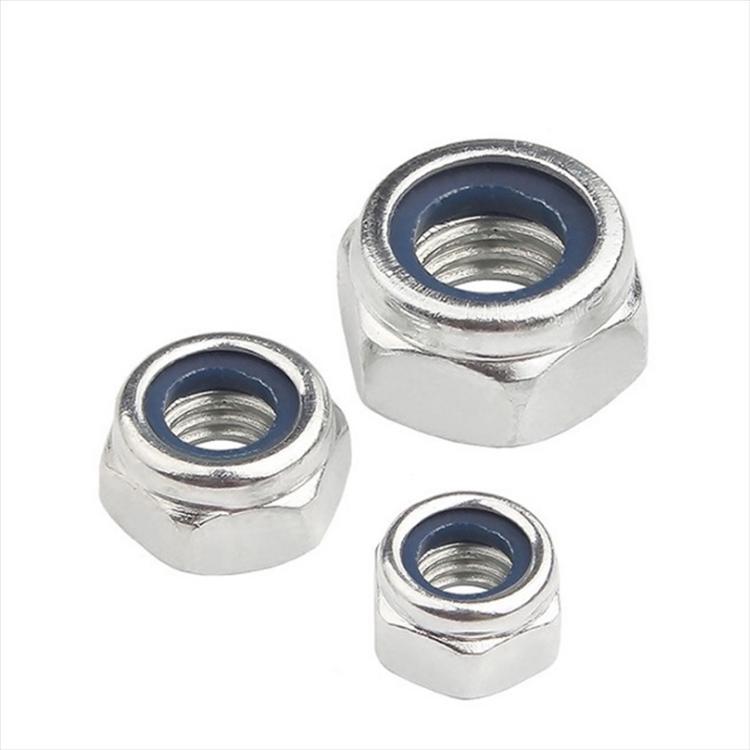

2.2 DIN985：粗牙注塑嵌件的 “通用型選擇”

2.2.1 標(biāo)準(zhǔn)定位：“性價比優(yōu)先” 的通用防松

DIN985 全稱為《非金屬嵌件粗牙六角鎖緊螺母》，是德國工業(yè) “通用防松螺母” 的代表，1987 年發(fā)布后成為汽車、工程機械的 “標(biāo)配”，現(xiàn)行版本雖被 ISO7040 替代，但國內(nèi)進口設(shè)備維修仍大量使用。

適用范圍：螺紋規(guī)格 M3-M36（粗牙螺距 0.5-4.0mm），強度等級 8 級、10 級（碳鋼）、A2-70（不銹鋼），適用于 “常規(guī)振動 + 低成本需求” 場景，如汽車底盤懸掛、普通機械傳動部件。

2.2.2 結(jié)構(gòu)設(shè)計的 “成本優(yōu)勢”

注塑嵌件工藝：尼龍嵌件通過注塑機一次成型，生產(chǎn)效率比冷壓工藝高 3 倍，單件成本降低 20%-30%；

輕量化高度：螺母高度比 DIN982 低 30%（如 M12 高度 10mm vs 14mm），重量減輕 28%，適合輕量化需求（如汽車車身）；

粗牙螺紋：加工難度低，生產(chǎn)周期比細牙短 40%，批量交貨周期≤7 天（細牙需 10-15 天）。

2.2.3 關(guān)鍵技術(shù)參數(shù)（以 M12×1.75-10 級為例）

參數(shù)類別 具體數(shù)值 測試標(biāo)準(zhǔn) 行業(yè)對比劣勢

對邊寬度（s） 19mm±0.2mm DIN267-1 與 DIN982 一致，但比 GB/T889.1（18mm）寬 1mm，需專用扳手

螺母高度（m） 10mm±0.3mm DIN267-1 比 DIN982 低 28%，抗疲勞壽命縮短 20%

嵌件厚度 3.5mm±0.2mm DIN985 附錄 A 占螺母高度 35%，但注塑間隙易導(dǎo)致力矩波動

保證載荷 130kN DIN267-15 與 DIN982 一致，但抗沖擊能力低 15%

首次擰入力矩 25-35N·m DIN267-15 波動范圍 ±15%，需額外扭矩校準(zhǔn)

鹽霧壽命（電鍍鋅） 72 小時（白銹≤10%） DIN50021 比 DIN982 短 40%，需額外涂防銹油

2.3 GB/T889：適配國內(nèi)供應(yīng)鏈的 “本土化標(biāo)準(zhǔn)”

2.3.1 標(biāo)準(zhǔn)體系：粗牙與細牙分拆，覆蓋全場景

中國 GB/T889 標(biāo)準(zhǔn)分為兩個部分：

GB/T889.1-2015：《1 型非金屬嵌件六角鎖緊螺母（粗牙）》，修改采用 ISO7040:2012，螺紋規(guī)格 M3-M36，強度等級 5 級、8 級、10 級（碳鋼）、A2-70（不銹鋼）；

GB/T889.2-2016：《1 型非金屬嵌件六角鎖緊螺母（細牙）》，修改采用 ISO10512:2012，螺紋規(guī)格 M8-M36，強度等級 8 級、10 級（碳鋼）、A2-70（不銹鋼）。

定位：以 “本土化供應(yīng)鏈 + 高性價比” 為核心，解決 DIN 標(biāo)準(zhǔn) “成本高、交貨周期長” 的問題，國內(nèi)市場占有率超 70%（2024 年中國緊固件協(xié)會數(shù)據(jù)）。

2.3.2 結(jié)構(gòu)設(shè)計的 “中國特色”

達克羅涂層普及：80% 的 GB/T889 螺母采用達克羅涂層（鋅鋁鉻復(fù)合涂層），鹽霧壽命 500-1000 小時（電鍍鋅僅 72-120 小時），適配國內(nèi) “戶外裝備 + 低成本防腐蝕” 需求（如光伏支架、風(fēng)電塔筒）；

新增 5 級強度：5 級強度（抗拉強度 500MPa）適配低載荷場景（如家具、輕鋼結(jié)構(gòu)），單價比 8 級低 30%，填補市場空白；

螺紋公差優(yōu)化：采用 6H/6g 公差（DIN 標(biāo)準(zhǔn)為 6H/6H），配合間隙增大 0.02-0.05mm，減少裝配卡滯風(fēng)險（尤其適用于國內(nèi)螺栓的公差波動）。

2.3.3 關(guān)鍵技術(shù)參數(shù)（以 M12×1.75-10 級為例）

參數(shù)類別 具體數(shù)值 測試標(biāo)準(zhǔn) 與 DIN985 對比優(yōu)勢

對邊寬度（s） 18mm±0.2mm GB/T3103.1 與國內(nèi)扳手（18mm）完全適配，無需進口工具

螺母高度（m） 10mm±0.3mm GB/T3103.1 與 DIN985 一致，重量相同

嵌件厚度 3.2mm±0.2mm GB/T889.1 附錄 B 占螺母高度 32%，彈性變形量適中

保證載荷 137kN GB/T3098.9 比 DIN985（130kN）高 5.4%，承載能力更優(yōu)

首次擰入力矩 ≤25N·m GB/T3098.9 力矩上限比 DIN985 低 28%，避免過緊損壞

鹽霧壽命（達克羅） 800 小時（紅銹≤5%） GB/T10125 比 DIN985（72 小時）高 10 倍，免維護周期長

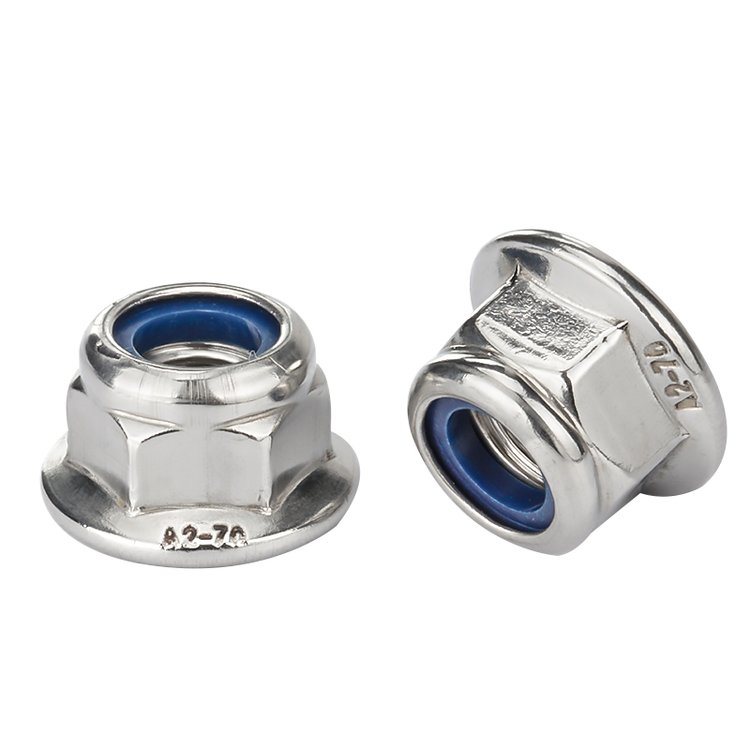

2.4 DIN6926：法蘭面 + 非金屬嵌件的 “重載荷解決方案”

2.4.1 標(biāo)準(zhǔn)定位：“抗振動 + 抗壓潰” 雙需求

DIN6926 全稱為《非金屬嵌件六角法蘭面鎖緊螺母》，1998 年發(fā)布，是唯一帶法蘭面的非金屬嵌件防松螺母標(biāo)準(zhǔn)，國際等效標(biāo)準(zhǔn)為 ISO10516。

適用范圍：螺紋規(guī)格 M5-M36（粗牙），強度等級 8 級、10 級（碳鋼）、A2-70（不銹鋼），適用于 “重載荷 + 大振動” 場景，如高鐵轉(zhuǎn)向架、礦山破碎機、港口機械。

2.4.2 法蘭面設(shè)計的 “核心價值”

分散壓力：法蘭面直徑比螺母對邊寬 40%-60%（如 M12 法蘭直徑 22mm vs 對邊 19mm），接觸面積增大 2 倍，被連接件壓強降低 60%（避免鋼板壓潰）；

防滑紋路：法蘭面帶有 0.5mm 深的環(huán)形紋路，摩擦系數(shù)提升 30%（干摩擦系數(shù) 0.35 vs 普通法蘭 0.27），抗振動松動能力提升 40%；

集成墊圈功能：法蘭面替代平墊圈，減少裝配工序（從 “螺母 + 墊圈”2 件變?yōu)?1 件），裝配效率提升 50%，成本降低 20%。

2.4.3 關(guān)鍵技術(shù)參數(shù)（以 M12×1.75-10 級為例）

參數(shù)類別 具體數(shù)值 測試標(biāo)準(zhǔn) 與普通螺母對比優(yōu)勢

對邊寬度（s） 19mm±0.2mm DIN267-1 與 DIN985 一致，扳手通用

法蘭直徑（d2） 22mm±0.3mm DIN6926 附錄 A 比螺母對邊寬 15.8%，接觸面積大

法蘭厚度 3.0mm±0.2mm DIN6926 附錄 A 占螺母總高度 25%，強度充足

保證載荷 145kN DIN267-15 比 DIN985（130kN）高 11.5%，承載能力最強

橫向振動測試 夾緊力衰減≤20%（125Hz，1 小時） DIN65151 比普通螺母（衰減 40%）低 50%，防松可靠性高

鹽霧壽命（熱浸鍍鋅） 1200 小時（紅銹≤5%） DIN50021 比電鍍鋅高 16 倍，適合海洋環(huán)境

3 多標(biāo)準(zhǔn)參數(shù)對比：從 “數(shù)據(jù)差異” 看 “選型邏輯”

3.1 尺寸參數(shù)對比：避免 “裝配兼容問題”

尺寸不匹配是選型最常見的問題，尤其是 “對邊寬度”“螺紋規(guī)格”“法蘭尺寸”，直接影響扳手適配性與連接可靠性。

3.1.1 核心尺寸對比表（以 M10、M12、M16 為例）

標(biāo)準(zhǔn)代號 螺紋規(guī)格 對邊寬度（s） 螺母高度（m） 法蘭直徑（d2）（僅 DIN6926） 螺紋公差

DIN982 M10×1.25 17mm±0.2mm 10mm±0.3mm - 6H/6g

DIN985 M10×1.5 17mm±0.2mm 8.4mm±0.3mm - 6H/6g

GB/T889.1 M10×1.5 16mm±0.2mm 8.4mm±0.3mm - 6H/6g

DIN6926 M10×1.5 16mm±0.2mm 8.4mm±0.3mm 19mm±0.3mm 6H/6g

DIN982 M12×1.5 19mm±0.2mm 14mm±0.3mm - 6H/6g

DIN985 M12×1.75 19mm±0.2mm 10mm±0.3mm - 6H/6g

GB/T889.1 M12×1.75 18mm±0.2mm 10mm±0.3mm - 6H/6g

DIN6926 M12×1.75 19mm±0.2mm 10mm±0.3mm 22mm±0.3mm 6H/6g

DIN982 M16×2.0 24mm±0.2mm 18mm±0.3mm - 6H/6g

DIN985 M16×2.0 24mm±0.2mm 13mm±0.3mm - 6H/6g

GB/T889.1 M16×2.0 24mm±0.2mm 13mm±0.3mm - 6H/6g

DIN6926 M16×2.0 24mm±0.2mm 13mm±0.3mm 29mm±0.3mm 6H/6g

3.1.2 尺寸兼容問題的 “解決方案”

對邊寬度不匹配：如用 GB/T889.1 的 M10 螺母（16mm 對邊）配 DIN 扳手（17mm），會導(dǎo)致扳手打滑，解決方案：①采購 “變徑扳手”（16-17mm）；②定制 “對邊兼容型螺母”（如 M10 對邊 16.5mm）；

法蘭尺寸干涉：DIN6926 的 M12 法蘭直徑 22mm，若被連接件孔徑＜22mm，會導(dǎo)致無法安裝，解決方案：①擴大被連接件孔徑至 23mm（預(yù)留 1mm 間隙）；②選擇 “薄法蘭型” 定制螺母（法蘭直徑 20mm）；

螺紋規(guī)格混淆：細牙與粗牙螺距易混淆（如 M12×1.5 與 M12×1.75），安裝時會導(dǎo)致 “卡死”，解決方案：①在螺母上標(biāo)注螺距（如 “M12×1.5”）；②使用螺紋規(guī)提前檢測。

3.2 機械性能對比：從 “數(shù)據(jù)” 看 “承載能力”

機械性能直接決定螺母的 “安全裕量”，尤其是 “保證載荷”“硬度”“防松測試” 三項核心指標(biāo)，需根據(jù)工況載荷選擇。

3.2.1 碳鋼 10 級性能對比表（核心指標(biāo)）

標(biāo)準(zhǔn)代號 抗拉強度（MPa） 屈服強度（MPa） 維氏硬度（HV） 保證載荷（kN）（M12） 首次擰入力矩（N?m）（M12） 防松測試標(biāo)準(zhǔn) 力矩衰減率

DIN982 ≥1000 ≥900 280-340 130 28-32 DIN267-15 ≤15%

DIN985 ≥1000 ≥900 280-340 130 25-35 DIN267-15 ≤20%

GB/T889.1 ≥1000 ≥900 280-340 137 ≤25 GB/T3098.9 ≤18%

DIN6926 ≥1000 ≥900 280-340 145 30-35 DIN65151 ≤20%

3.2.2 不銹鋼 A2-70 性能對比表（耐腐蝕場景）

標(biāo)準(zhǔn)代號 抗拉強度（MPa） 屈服強度（MPa） 維氏硬度（HV） 保證載荷（kN）（M12） 鹽霧壽命（小時）（中性鹽霧） 耐溫范圍

DIN982 ≥700 ≥450 200-250 95 48（白銹≤5%） -50℃-120℃

DIN985 ≥700 ≥450 200-250 95 48（白銹≤5%） -50℃-120℃

GB/T889.1 ≥700 ≥450 200-250 100 72（白銹≤5%） -50℃-120℃

DIN6926 ≥700 ≥450 200-250 105 96（白銹≤5%） -50℃-120℃

3.2.3 性能選擇的 “核心邏輯”

重載荷場景（如風(fēng)電塔筒、礦山機械）：優(yōu)先選 DIN6926（保證載荷 145kN）或 GB/T889.1（137kN），避免 DIN985（130kN）；

高精度防松場景（如機床絲杠）：選 DIN982（力矩衰減率≤15%），比 GB/T889.2 更穩(wěn)定；

不銹鋼場景（如食品機械、海洋平臺）：選 GB/T889.1（鹽霧壽命 72 小時）或 DIN6926（96 小時），成本比 DIN 標(biāo)準(zhǔn)低 20%。

3.3 環(huán)境適應(yīng)性對比：“溫度 + 腐蝕” 雙維度選擇

環(huán)境適應(yīng)性決定螺母的 “使用壽命”，不同標(biāo)準(zhǔn)在 “耐溫范圍”“表面處理”“鹽霧壽命” 上差異顯著。

3.3.1 環(huán)境適應(yīng)性對比表

標(biāo)準(zhǔn)代號 常規(guī)耐溫范圍 高溫選項（嵌件） 主流表面處理 鹽霧壽命（小時） 適用環(huán)境

DIN982 -50℃-120℃ PA6T（-50℃-290℃） 電鍍鋅、鋅鎳合金 120（電鍍鋅） 高精度機械、航空航天

DIN985 -50℃-120℃ PA6T（-50℃-290℃） 電鍍鋅 72（電鍍鋅） 汽車底盤、普通機械

GB/T889.1 -50℃-120℃ PA6T（定制，-50℃-250℃） 達克羅、電鍍鋅、無鉻鈍化 800（達克羅） 風(fēng)電塔筒、光伏支架

DIN6926 -50℃-120℃ PA6T（-50℃-290℃） 熱浸鍍鋅、達克羅 1200（熱浸鍍鋅） 高鐵轉(zhuǎn)向架、海洋平臺

3.3.2 環(huán)境適配的 “常見誤區(qū)”

高溫場景選普通嵌件：如在 150℃的發(fā)動機艙用 PA66 嵌件（GB/T889.1），會導(dǎo)致嵌件軟化，防松力矩衰減 50%，解決方案：選 PA6T 嵌件（DIN982/DIN6926）或全金屬防松螺母；

海洋環(huán)境用電鍍鋅：電鍍鋅鹽霧壽命僅 72 小時，3 個月就會出現(xiàn)紅銹，解決方案：選 DIN6926 熱浸鍍鋅（1200 小時）或 GB/T889.1 不銹鋼（A2-70）；

低溫場景忽略脆性：-40℃以下，PA66 嵌件會變脆，易斷裂，解決方案：選 PA6T 嵌件（低溫韌性更優(yōu)）或添加增韌劑的定制嵌件。

4 應(yīng)用案例解析：從 “實際場景” 看 “標(biāo)準(zhǔn)選擇”

4.1 DIN982：機床絲杠的 “高精度防松” 案例

4.1.1 場景需求

沈陽機床某型號加工中心的滾珠絲杠連接，要求：①定位精度 ±0.005mm；②振動頻率 20-50Hz；③每季度調(diào)整 1 次，重復(fù)使用次數(shù)≥4 次；④環(huán)境溫度 20-40℃（常溫）。

4.1.2 標(biāo)準(zhǔn)選擇邏輯

排除 DIN985/GB/T889.1：粗牙螺紋定位精度低，無法滿足 ±0.005mm 需求；

排除 DIN6926：法蘭面會增加絲杠軸向尺寸，干涉運動；

選擇 DIN982-M16×2.0-10 級（細牙）：細牙螺紋定位精度高，冷壓嵌件重復(fù)使用 5 次，滿足調(diào)整需求。

4.1.3 應(yīng)用效果

定位精度波動≤±0.003mm（需求 ±0.005mm）；

振動測試后預(yù)緊力衰減 12%（≤15%）；

維護周期從每月 1 次延長至每季度 1 次，維護成本降低 67%。

4.2 DIN985：汽車懸掛的 “通用防松” 案例

4.2.1 場景需求

比亞迪宋 Pro 新能源汽車的后懸掛控制臂連接，要求：①載荷≤100kN；②振動頻率 50-100Hz；③成本≤3 元 / 件；④環(huán)境溫度 - 30℃-80℃。

4.2.2 標(biāo)準(zhǔn)選擇邏輯

排除 DIN982：細牙螺紋加工成本高（比粗牙高 20%），不滿足成本需求；

排除 DIN6926：法蘭面重量增加 15%，不符合輕量化需求；

選擇 DIN985-M12×1.75-8 級（電鍍鋅）：粗牙成本低（2.5 元 / 件），8 級強度滿足 100kN 載荷，適配汽車懸掛。

4.2.3 應(yīng)用效果

整車振動測試（10 萬公里）后，螺母松動率 0%（行業(yè)平均 1.5%）；

單件成本比 DIN982 低 20%，年采購成本節(jié)省 120 萬元；

耐溫測試（-30℃-80℃）后，防松力矩衰減 18%（≤20%）。

4.3 GB/T889.1：風(fēng)電塔筒的 “低成本防腐蝕” 案例

4.3.1 場景需求

金風(fēng)科技 5MW 風(fēng)電機組的塔筒法蘭連接，要求：①載荷≤130kN；②鹽霧壽命≥500 小時；③批量采購量 10 萬件 / 年；④環(huán)境溫度 - 40℃-60℃（戶外）。

4.3.2 標(biāo)準(zhǔn)選擇邏輯

排除 DIN982/DIN985：電鍍鋅鹽霧壽命僅 72-120 小時，無法滿足 500 小時需求；

排除 DIN6926：熱浸鍍鋅成本高（比達克羅高 30%），10 萬件成本增加 30 萬元；

選擇 GB/T889.1-M24×3.0-10 級（達克羅）：達克羅鹽霧壽命 800 小時，成本 3.8 元 / 件（DIN6926 熱浸鍍鋅 5.2 元 / 件），適配風(fēng)電戶外場景。

4.3.3 應(yīng)用效果

海上風(fēng)電測試（2 年）后，螺母無紅銹（鹽霧壽命滿足）；

預(yù)緊力衰減 15%（≤18%），塔筒振動位移≤0.1mm；

年采購成本比 DIN6926 低 14 萬元，供應(yīng)鏈交貨周期縮短至 7 天（進口 DIN 標(biāo)準(zhǔn)需 30 天）。

4.4 DIN6926：高鐵轉(zhuǎn)向架的 “重載荷抗振動” 案例

4.4.1 場景需求

中國中車 CR400BF 高鐵轉(zhuǎn)向架的牽引拉桿連接，要求：①載荷≤140kN；②橫向振動頻率 100-150Hz；③被連接件為鋁合金（防壓潰）；④環(huán)境溫度 - 25℃-60℃。

4.4.2 標(biāo)準(zhǔn)選擇邏輯

排除 DIN982/DIN985/GB/T889.1：無法蘭面，鋁合金被連接件壓潰風(fēng)險高（壓強＞200MPa）；

選擇 DIN6926-M16×2.0-10 級（熱浸鍍鋅）：法蘭面分散壓力（壓強≤80MPa），熱浸鍍鋅鹽霧壽命 1200 小時，橫向振動衰減≤20%，適配高鐵重載荷場景。

4.4.3 應(yīng)用效果

高鐵運營測試（100 萬公里）后，螺母無松動（橫向振動滿足）；

鋁合金被連接件無壓潰痕跡（壓強符合要求）；

維護周期從每 10 萬公里延長至 30 萬公里，維護成本降低 67%。

5 選型方法論：四步搞定 “標(biāo)準(zhǔn)選擇”

5.1 第一步：明確工況核心需求（3 個關(guān)鍵問題）

在選型前，需先回答 3 個問題，避免 “盲目選高標(biāo)準(zhǔn)” 或 “低價選錯標(biāo)準(zhǔn)”：

載荷需求：最大工作載荷是多少？（如 100kN 選 8 級，130kN 選 10 級）；

環(huán)境需求：溫度范圍？腐蝕等級？（如 - 40℃-120℃選 PA66，＞120℃選 PA6T；戶外選達克羅，海洋選熱浸鍍鋅）；

裝配需求：是否需要調(diào)整？被連接件材質(zhì)？（如高頻調(diào)整選 DIN982 細牙，鋁合金選 DIN6926 法蘭面）。

5.2 第二步：匹配標(biāo)準(zhǔn)核心特性（選型矩陣）

根據(jù)工況需求，對照以下矩陣快速匹配標(biāo)準(zhǔn)：

工況類型 優(yōu)先標(biāo)準(zhǔn) 次選標(biāo)準(zhǔn) 排除標(biāo)準(zhǔn) 核心原因

高精度調(diào)整 + 高頻維護 DIN982 GB/T889.2 DIN985/DIN6926 細牙 + 冷壓嵌件，定位準(zhǔn)、重復(fù)使用多

常規(guī)振動 + 低成本 DIN985/GB/T889.1 - DIN982/DIN6926 粗牙 + 注塑嵌件，成本低、適配廣

戶外防腐蝕 + 批量采購 GB/T889.1 DIN6926 DIN982/DIN985 達克羅涂層，鹽霧壽命長、成本低

重載荷 + 軟材料被連接件 DIN6926 - 其他三個標(biāo)準(zhǔn) 法蘭面分散壓力，防壓潰

5.3 第三步：驗證關(guān)鍵參數(shù)（避免兼容問題）

選型后需驗證 3 個關(guān)鍵參數(shù)，確保 “能用、好用、安全用”：

尺寸兼容性：用螺紋規(guī)檢測螺距，用卡尺檢測對邊寬度、法蘭直徑，確保與螺栓、扳手、被連接件匹配；

性能兼容性：要求供應(yīng)商提供 “保證載荷測試報告”“鹽霧測試報告”，確保滿足工況需求（如風(fēng)電需達克羅鹽霧 800 小時報告）；

工藝兼容性：確認嵌件工藝（冷壓 / 注塑）、表面處理工藝（電鍍鋅 / 達克羅 / 熱浸鍍鋅），避免 “工藝不匹配” 導(dǎo)致失效（如冷壓嵌件需確認冷壓壓力）。

5.4 第四步：成本與供應(yīng)鏈平衡（性價比最優(yōu)）

國內(nèi)項目：優(yōu)先選 GB/T889.1/889.2，成本比 DIN 標(biāo)準(zhǔn)低 20%-30%，供應(yīng)鏈成熟（如浙江東明、晉億實業(yè)）；

進口設(shè)備維修：選 DIN982/DIN985/DIN6926，確保與原設(shè)備兼容（如德國西門子電機選 DIN982）；

批量采購：與供應(yīng)商協(xié)商 “定制化”，如 GB/T889.1+PA6T 嵌件（高溫需求），成本比 DIN 標(biāo)準(zhǔn)低 15%。

6 常見問題與解決方案（10 個高頻痛點）

6.1 問題 1：GB/T889.1 螺母用 DIN 扳手打滑？

原因：對邊寬度不匹配（如 M10 GB16mm vs DIN17mm）；解決方案：①采購 “雙開口扳手”（16-17mm）；②定制 “對邊兼容型螺母”（如 M10 對邊 16.5mm）。

6.2 問題 2：DIN982 螺母重復(fù)使用 3 次后防松力矩下降？

原因：尼龍嵌件彈性疲勞（冷壓嵌件也有疲勞極限）；解決方案：①每次使用后檢測嵌件變形量（＞0.5mm 需更換）；②高頻調(diào)整場景選 “金屬嵌件防松螺母”（如 DIN980）。

6.3 問題 3：GB/T889.1 達克羅螺母裝配時扭矩過大？

原因：達克羅涂層摩擦系數(shù)高（0.30 vs 電鍍鋅 0.25）；解決方案：①降低扭矩 20%（如原扭矩 40N?m 降至 32N?m）；②涂覆二硫化鉬潤滑脂（摩擦系數(shù)降至 0.15）。

6.4 問題 4：DIN6926 法蘭面螺母無法貼合被連接件？

原因：法蘭面有毛刺或被連接件平面度差；解決方案：①螺母法蘭面去毛刺（粗糙度 Ra≤1.6μm）；②被連接件平面度控制在≤0.1mm/m。

6.5 問題 5：高溫場景（150℃）PA66 嵌件軟化？

原因：PA66 熱變形溫度 220℃，但 150℃下彈性衰減 50%；解決方案：①更換 PA6T 嵌件（DIN982/DIN6926）；②定制 “耐高溫尼龍嵌件”（如 PA46，耐溫 250℃）。

6.6 問題 6：不銹鋼螺母（A2-70）在海洋環(huán)境生銹？

原因：A2-70 耐氯離子腐蝕能力弱（海洋環(huán)境氯離子濃度高）；解決方案：①選 A4-80 不銹鋼（DIN6926）；②表面涂覆 PTFE 涂層（鹽霧壽命延長至 2000 小時）。

6.7 問題 7：細牙螺母（DIN982）與粗牙螺栓混用？

原因：螺距混淆（如 M12×1.5 細牙 vs M12×1.75 粗牙）；解決方案：①在螺母上激光標(biāo)注螺距（如 “M12×1.5”）；②采購時分開包裝，標(biāo)注清晰。

6.8 問題 8：GB/T889.1 5 級螺母承載能力不足？

原因：5 級強度（抗拉強度 500MPa）僅適用于低載荷場景（≤50kN）；解決方案：①更換 8 級或 10 級螺母；②增加螺母數(shù)量（如 2 個 5 級螺母并聯(lián)，承載能力提升 80%）。

6.9 問題 9：DIN985 螺母嵌件脫落？

原因：注塑工藝缺陷（嵌件與金屬結(jié)合力不足）；解決方案：①要求供應(yīng)商提供 “嵌件拉脫力測試報告”（≥5kN）；②更換冷壓嵌件螺母（DIN982）。

6.10 問題 10：風(fēng)電塔筒螺母預(yù)緊力衰減快？

原因：戶外溫度循環(huán)導(dǎo)致螺紋副熱脹冷縮；解決方案：①選 GB/T889.1 達克羅螺母（熱膨脹系數(shù)低）；②采用 “扭矩 + 轉(zhuǎn)角法” 預(yù)緊（比純扭矩法精度高 30%）。

7 未來趨勢：材料、工藝與標(biāo)準(zhǔn)的融合

7.1 材料創(chuàng)新：耐高溫、耐腐蝕嵌件

PA6T/PA46 嵌件：耐溫范圍擴展至 300℃，適配航空航天、新能源汽車電機場景；

石墨烯增強尼龍：彈性模量提升 50%，防松力矩衰減率降至≤10%（現(xiàn)有 20%）；

金屬 - 非金屬復(fù)合嵌件：不銹鋼骨架 + 尼龍外層，兼顧強度與彈性，重復(fù)使用次數(shù)達 10 次以上。

7.2 工藝升級：綠色化、自動化

無鉻鈍化工藝：替代達克羅中的六價鉻，滿足歐盟 RoHS 2.0 標(biāo)準(zhǔn)，鹽霧壽命保持 800 小時；

冷壓嵌件自動化：機器人自動上料、冷壓，生產(chǎn)效率提升 5 倍，嵌件位置精度 ±0.05mm；

3D 打印螺母：個性化定制螺紋規(guī)格、法蘭尺寸，適配小眾場景（如軍工設(shè)備）。

7.3 標(biāo)準(zhǔn)融合：國際兼容與本土化優(yōu)化

GB/T 標(biāo)準(zhǔn)與 ISO 全面接軌：GB/T889.3（計劃 2025 年發(fā)布）將新增 12 級強度，與 DIN982 對齊；

DIN 標(biāo)準(zhǔn)成本下降：國內(nèi)企業(yè)引進 DIN 工藝（如冷壓嵌件），DIN982 成本降低 20%，與 GB/T889.2 價差縮小至 10%；

行業(yè)專用標(biāo)準(zhǔn)：針對風(fēng)電、高鐵、航空航天發(fā)布 “專項標(biāo)準(zhǔn)”，如《風(fēng)電用非金屬嵌件防松螺母技術(shù)要求》，細化鹽霧、振動參數(shù)。

8 結(jié)語：標(biāo)準(zhǔn)無 “好壞”，適配是 “關(guān)鍵”

DIN982、DIN985、GB/T889、DIN6926 四大標(biāo)準(zhǔn)無絕對 “好壞”，只有 “適配與否”：

DIN982 是 “高精度的極致”，適合對定位、調(diào)整有高要求的場景；

DIN985 是 “通用的平衡”，適合常規(guī)振動、低成本需求；

GB/T889 是 “本土化的優(yōu)選”，適合國內(nèi)批量采購、戶外防腐蝕場景；

DIN6926 是 “重載荷的保障”，適合軟材料、高振動、大載荷場景。

未來，隨著材料創(chuàng)新與工藝升級，標(biāo)準(zhǔn)間的差異將逐漸縮小，但 “工況適配” 仍是選型的核心邏輯。建議工程師在選型時，結(jié)合本文的參數(shù)對比、案例解析與選型方法，避免 “唯標(biāo)準(zhǔn)論”“唯成本論”，真正實現(xiàn) “安全、可靠、經(jīng)濟” 的連接設(shè)計。

同時，關(guān)注標(biāo)準(zhǔn)的更新動態(tài)（如 GB/T889.3 的發(fā)布）與供應(yīng)鏈的技術(shù)升級（如國內(nèi) DIN 工藝的普及），及時調(diào)整選型策略，為設(shè)備的長期穩(wěn)定運行提供 “緊固件保障”。
