B/ZQ 4330 是中國重型機械行業專用緊固件標準，現行有效版本為 JB/ZQ 4330-2006《六角螺母》，由中國第一重型機械集團公司牽頭制定，替代舊版 JB/ZQ 4330-1997，適用于重型機械領域高強度連接場景，是重型機械、冶金、礦山等行業選型、生產、驗收六角螺母的核心依據。本說明詳細拆解標準核心內容，涵蓋基本信息、標記方法、規格尺寸、技術要求、選型規范等，為實際應用提供全面技術支撐。

一、標準基本信息

本標準明確了高強度六角螺母的通用技術參數、質量要求及應用范圍，核心信息如下表所示，所有參數均符合重型機械行業高強度連接的使用需求，兼顧實用性與規范性。

二、產品標記方法

本標準規定了六角螺母的統一標記方法，標記需清晰、完整，便于生產、檢驗、倉儲及現場選型識別，核心格式及示例如下：

1. 標記格式

螺母 [螺紋規格] JB/ZQ 4330-2006

說明：螺紋規格需明確公稱直徑（D）及螺距（P），粗牙螺紋可省略螺距，細牙螺紋必須標注“×P”；表面處理、性能等級若為默認值（8級、不經處理），可省略標注，若為定制規格，需在標記后補充說明。

2. 標記示例

? 示例1：螺紋規格為M72、螺距6mm（細牙）、不經表面處理、8級機械性能的六角螺母，標記為：螺母 M72×6 JB/ZQ 4330-2006

? 示例2：螺紋規格為M36、螺距4mm（粗牙）、熱浸鍍鋅處理、10級機械性能的六角螺母，標記為：螺母 M36 JB/ZQ 4330-2006（10級，熱浸鍍鋅）

? 示例3：螺紋規格為M24、螺距3mm（粗牙）、氧化處理、8級機械性能的六角螺母，標記為：螺母 M24 JB/ZQ 4330-2006（氧化）

三、常用規格尺寸參數（單位：mm）

JB/ZQ 4330-2006 標準重點覆蓋 大規格高強度螺母（M12~M125），核心尺寸與國標 GB/T 6170（1型六角螺母）的8級產品基本一致，僅在大規格（M36及以上）的厚度、對角寬度等參數上略有優化，適配重型機械的重載需求。具體常用規格尺寸及單重參考如下表所示：

四、技術要求與引用標準

本標準的技術要求嚴格遵循重型機械緊固件的高可靠性、高強度需求，所有指標均引用國家及行業相關標準，確保產品質量統一、可追溯，具體要求如下：

1. 機械性能要求

符合 GB/T 3098.2《緊固件機械性能 螺母 粗牙螺紋》標準要求：8級螺母的保證載荷不低于800MPa，硬度范圍為HRC22~34；10級保證載荷不低于1040MPa，硬度范圍為HRC28~38；12級保證載荷不低于1220MPa，硬度范圍為HRC33~43。螺母需通過沖擊試驗（-20℃低溫沖擊功≥27J），無裂紋、斷裂等缺陷。

2. 公差與精度要求

產品等級為B級，符合 GB/T 3103.1《緊固件公差 螺栓、螺釘和螺母》規定：螺紋精度6H，對邊寬度、對角寬度、螺母厚度的公差需控制在表中“公稱/最大/最小”范圍內，無毛刺、飛邊，螺紋無斷牙、滑牙，表面無明顯劃痕、凹陷。

3. 驗收規則

按 GB/T 90.1《緊固件 驗收檢查》執行：每批次產品需抽樣檢驗，檢驗項目包括尺寸公差、機械性能、表面質量，抽樣比例不低于3%；不合格品需單獨標識、隔離，嚴禁流入市場；檢驗記錄需留存至少3年，便于追溯。

4. 表面處理要求

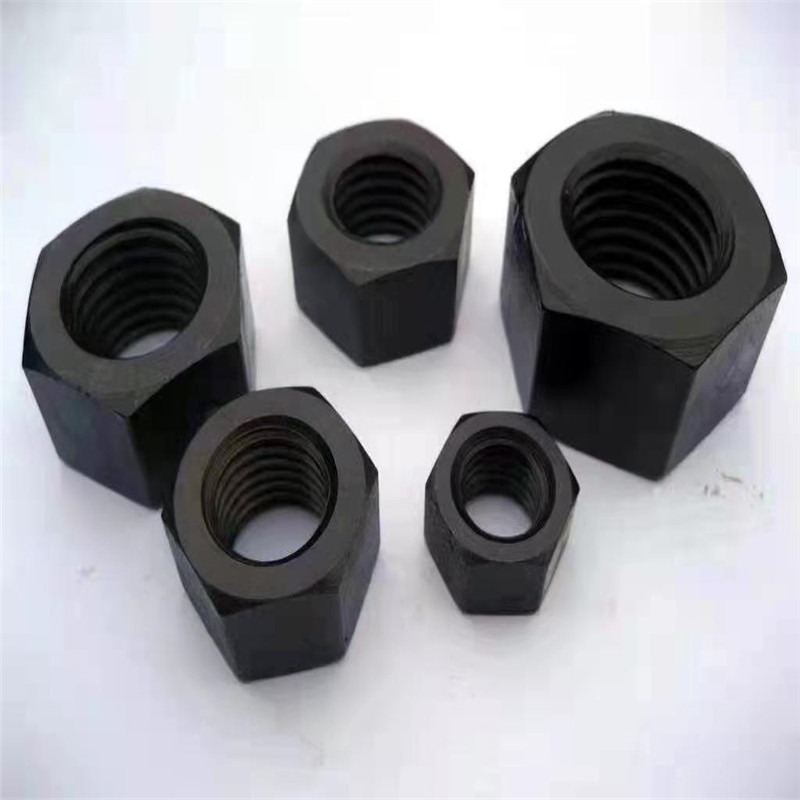

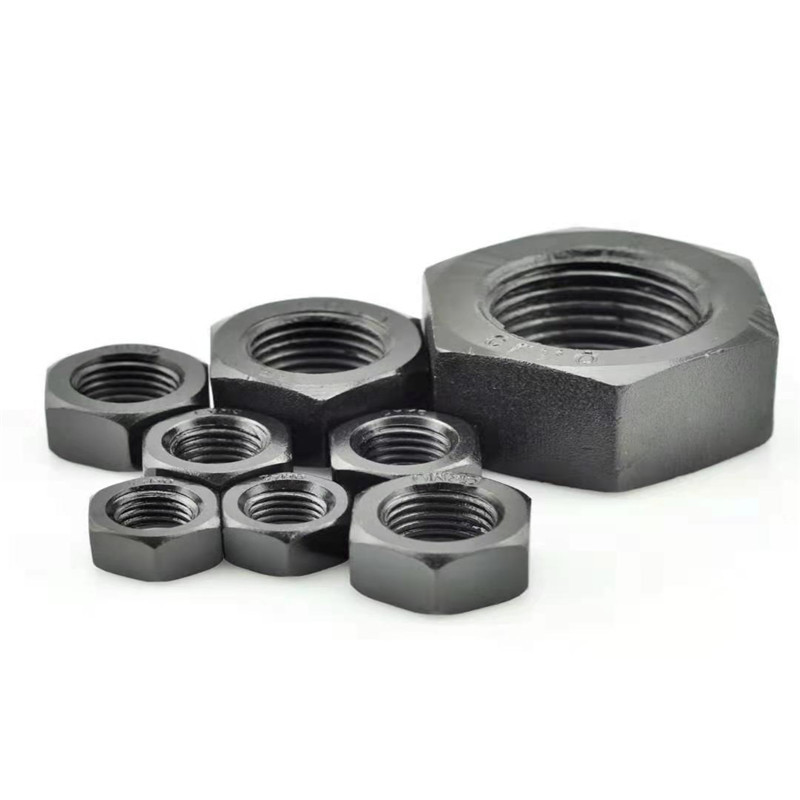

? 氧化（發黑）：表面均勻發黑，無發紅、露底，防銹層附著力強，無脫落；

? 鍍鋅鈍化：鍍鋅層厚度≥8μm，鈍化層均勻，無白銹、黑斑，鹽霧試驗合格；

? 熱浸鍍鋅：鍍鋅層厚度≥80μm，符合 GB/T 13912《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層 技術要求及試驗方法》；

? 達克羅：涂層厚度5~10μm，符合相關行業標準，耐腐蝕性優異。

5. 引用標準（核心）

? GB/T 197-2003《普通螺紋 公差與配合》

? GB/T 3098.2-2015《緊固件機械性能 螺母 粗牙螺紋》

? GB/T 3103.1-2002《緊固件公差 螺栓、螺釘和螺母》

? GB/T 90.1-2002《緊固件 驗收檢查》

? GB/T 5267.1-2017《緊固件 電鍍層》

? GB/T 13912-2018《金屬覆蓋層 鋼鐵制件熱浸鍍鋅層 技術要求及試驗方法》

五、選型與安裝注意事項

為確保螺母在重型機械連接中發揮最佳性能，避免連接失效，選型、安裝及使用過程中需注意以下要點：

1. 性能等級匹配：螺母與配套螺栓的性能等級需對應，8級螺母推薦配合8.8級螺栓使用，10級螺母配合10.9級螺栓，12級螺母配合12.9級螺栓，嚴禁低等級螺母搭配高等級螺栓（易導致螺母斷裂）。

2. 規格適配：根據連接部位的載荷、空間尺寸選擇合適的螺紋規格，大規格螺母（M36及以上）因受力面積大，建議配合平墊圈（JB/ZQ 4080標準）使用，可有效分散接觸應力，防止被連接件表面變形。

3. 表面處理選型：根據使用環境選擇合適的表面處理方式，干燥室內環境可選用氧化、鍍鋅鈍化；室外、潮濕、腐蝕環境（如礦山、冶金車間）優先選擇熱浸鍍鋅或達克羅，確保使用壽命。

4. 安裝扭矩控制：安裝時需嚴格遵循重型機械緊固件規范，控制安裝扭矩，避免過擰（導致螺紋滑牙、螺母斷裂）或欠擰（連接松動）。示例：M36 8級螺母推薦安裝扭矩為1000~1200N·m，M48 8級螺母推薦安裝扭矩為2500~3000N·m。

5. 儲存與維護：螺母需儲存在干燥、通風、防潮的倉庫中，避免淋雨、受潮生銹；安裝前需清理螺紋表面的油污、鐵銹，確保螺紋配合順暢；長期使用的螺母需定期檢查，發現松動、裂紋、銹蝕等問題及時更換。

6. 特殊定制：如需非標準規格（如特殊螺距、特殊厚度、特殊材質），可聯系緊固件供應商，根據實際需求定制，定制產品需符合本標準的核心技術要求。

六、補充說明

1. 本標準僅適用于重型機械行業專用的高強度六角螺母，不適用于普通輕工、民用領域的低強度螺母；

2. 若需更詳細的規格參數、試驗方法、尺寸偏差細節，可查閱 JB/ZQ 4330-2006 標準原文；

3. 產品驗收時，需核對產品標記、尺寸、表面質量及檢驗報告，確保符合本標準及相關引用標準要求。
